Extremo próximo a la Facultad de Comunicación de Cartuja Qanat

Se ha inaugurado este lunes el espacio Cartuja Qanat, un proyecto de transformación urbana de la Avenida Tomás Alva Edison de la Cartuja que está basado en tecnologías bioclimáticas. En esta extensión cartujana se integra el anfiteatro frente la Facultad de Comunicación, un zoco y una isla atemperada.

El proyecto, promovido por el Ayuntamiento de Sevilla, Emasesa, el PCT Cartuja, la Universidad de Sevilla, el Instituto Eduardo Torroja del CSIC y la Fundación Innovarcilla, y confinanciado por el Fondo Europeo de Desarrollo Regional a través de la iniciativa Urban Innovative Actions (UIA), ha contado con una inversión de 5 millones de euros, de los que la UIA aporta el 80%.

Las obras se iniciaron en junio de 2021 y finalizaron a finales del pasado mes de septiembre. Con ellas, Cartuja Qanat se incorpora al tramado urbano del PCT Cartuja como un espacio innovador que incorpora soluciones para la mejora bioclimática de entornos urbanos con voluntad de ser replicados en otros espacios de Sevilla y otras ciudades españolas y europeas. Esta intervención se enmarca en la estrategia de lucha contra el cambio climático y transformación sostenible de calles y espacios públicos promovida por el Ayuntamiento de Sevilla.

Espacio bioclimático

En lo que tiene que ver con la tecnología, Cartuja Qanat queda configurado como un entorno sostenible con un microclima gracias al aprovechamiento de los recursos hídricos a través de un qanat (infraestructura para captación y conducción de aguas subterráneas de origen persa) que contribuye al enfriamiento del entorno; un anfiteatro bioclimático, un zoco construido bajo el nivel del suelo, y zonas ajardinadas y pérgolas vegetales como espacios de sombra. Todo ello, usando técnicas innovadoras desarrolladas por los socios del proyecto.

El punto de partida del proyecto desde el punto de vista de la tecnología de bioclimatización es el modelo de microclima desarrollado con éxito en la Exposición Universal de 1992, que ahora se amplía y completa con nuevas innovaciones.

Así, Cartuja Qanat incorpora estrategias como control solar variable, disipación nocturna hacia el cielo, disipación hacia el terreno con regeneración evaporativa nocturna, almacenamiento térmico en ‘qanats’ o producción de electricidad solar. Todo esto contribuirá al desarrollo de una experiencia pionera de instalación de consumo de energía nula y de cero emisiones, planteando nuevos modelos de negocio que combinan con el conocimiento científico para el cambio, a través de la eco innovación y la adaptación a nuevas soluciones para la mejora microclimática.

Concretamente, en el proyecto Cartuja Qanat se utilizan tecnologías de enfriamiento asociadas a sumideros medioambientales más sutiles pero más replicables, como son el terreno (enfriamiento por conducción), el aire exterior durante el día (enfriamiento directo por evaporación), el aire exterior durante la noche (enfriamiento por convección/evaporación) y el cielo durante la noche (enfriamiento por radiación). La mayoría del estrés térmico en el espacio urbano durante el verano procede de la radiación solar. Para conseguir condiciones de confort en el espacio público, se aplican estrategias de control de la radiación solar mediante elementos de sombra que no se sobrecalienten; reducción de temperaturas de las superficies que rodean a los ocupantes por debajo de la temperatura corporal y reducción de la temperatura del aire (únicamente cuando las otras dos estrategias se han implementado).

Junto a esto, se generan nuevas zonas verdes y elementos de sombra aprovechando entre otras cuestiones la pérgola de la Expo con especies que se adaptan a las nuevas condiciones de salobridad del agua procedente del río Guadalquivir que se usa para proporcionar los nutrientes.

Anfiteatro, zoco e isla atemperada

Todos estos elementos innovadores de control térmico se aplican en los tres grandes espacios que resultan de la intervención. En primer lugar, el anfiteatro, que fue utilizado durante la Expo 92 como quiosco de espectáculos. Tiene forma semicircular de aproximadamente 28 metros de diámetro y tiene capacidad para 200 personas. Se sitúa en depresión respecto al nivel de la avenida para minimizar la entrada de aire exterior. El confinamiento se completa con un muro diametral que cierra el escenario y los cipreses que rodean la zona de gradas.

La intervención sobre el anfiteatro se basa en estrategias de control climático para aliviar la temperatura del emplazamiento, que implican el enfriamiento del aire mediante el uso del agua del estanque y de los qanats. Ese aire se distribuye a través del frente del escenario y los peldaños de las gradas. La forma del espacio y su nivel de confinamiento hace posible la creación de un lago de aire a baja temperatura en la zona donde se encuentran los ocupantes.

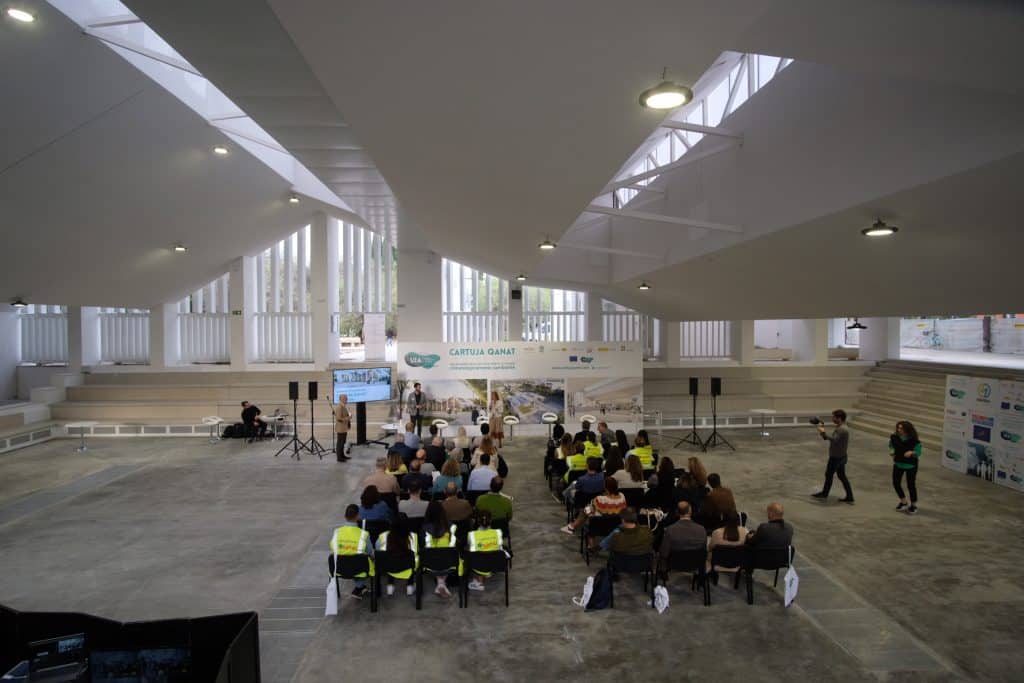

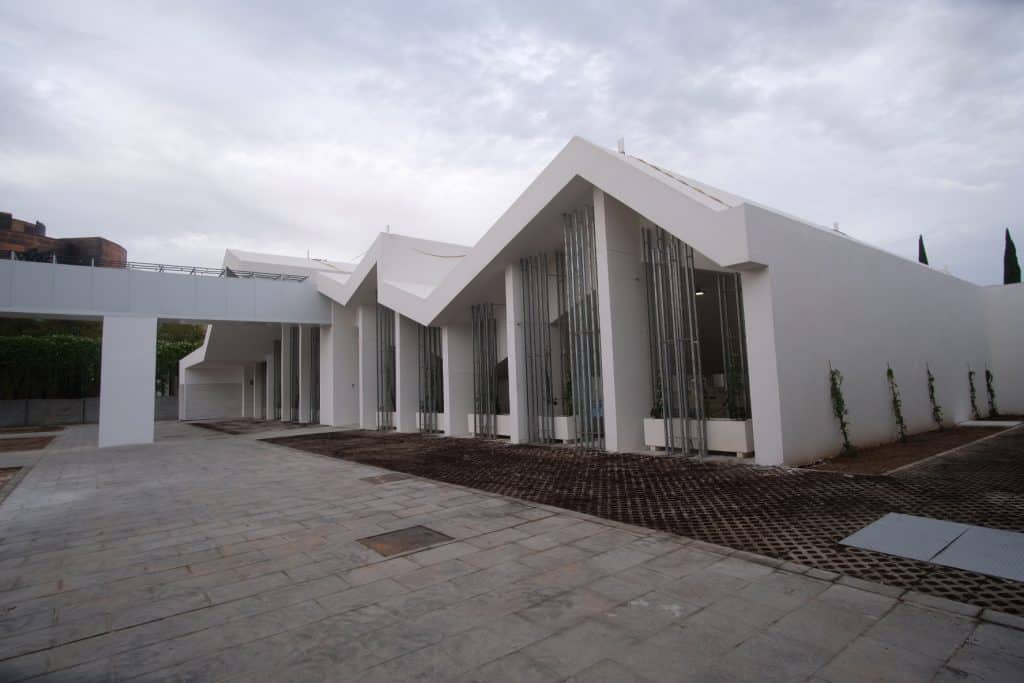

En segundo lugar, el zoco. Es un espacio de nueva creación con forma rectangular de 750 m2. Puede compartimentarse en subespacios según múltiples patrones para permitir la realización simultánea de diferentes actividades. El zoco se sitúa a dos metros en depresión respecto al nivel de la avenida para minimizar la entrada de aire exterior. El cierre se completa con barreras semitransparentes en las dos dimensiones principales.

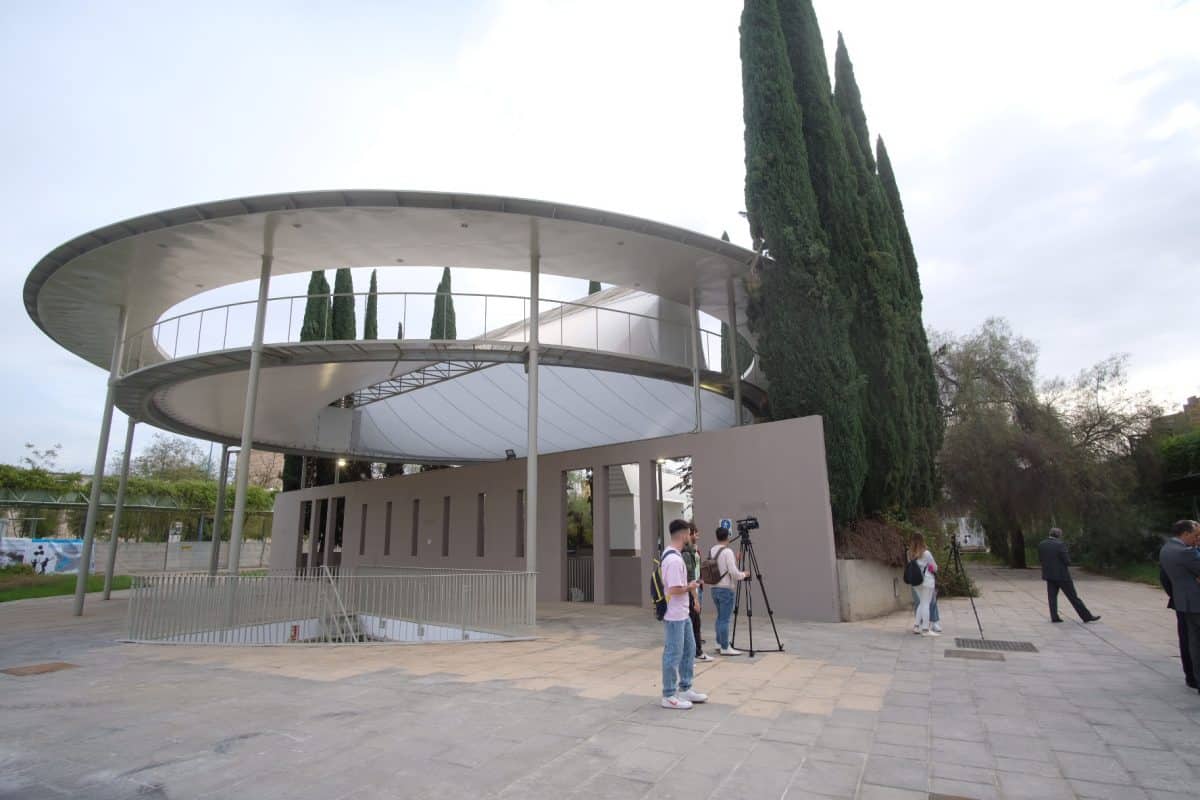

En tercer lugar, la isla atemperada, que se diseña como un espacio abierto con cierta linealidad que incorpora una serie de elementos verticales, horizontales y de mobiliario que sirve de nexo de unión entre el acceso a la plaza por el muro de la calle Leonardo Da Vinci y el Anfiteatro. El objetivo es crear un microclima atemperado a partir de tecnologías bioclimáticas innovadoras desarrolladas y probadas en este proyecto.

Incubadora

Como laboratorio urbano donde se enclava la iniciativa Cartuja Qanat, el PCT Cartuja, como dinamizador de la actividad científica, tecnológica y empresarial, ha puesto en marcha un nuevo programa de incubación de iniciativas emprendedoras sostenibles. Cartuja Qanat ha generado un espacio sobre el que pueden desarrollarse prototipos y testear su viabilidad para colocar en el mercado nuevos productos y servicios que contribuyan a una ciudad saludable, compartida, sostenible y emprendedora.

Esa es la premisa del programa de incubación de startups lanzado en el marco de Cartuja Qanat, en el que ya han participado nueve proyectos, que han sido mentorizados para el desarrollo de un producto mínimo viable en las áreas de eficiencia energética, movilidad, gestión del agua y calidad del aire. Estos nueve proyectos, que ya están siendo formados y mentorizados, son Blowind, Climaction, Giraeco, Mobergy, Novality, Remonda, The Predictive Company, Water Care Project y Zerocem. Todos ellos trabajan ya en sus ideas sostenibles a aplicar en el marco de Cartuja Qanat.

El próximo 26 de octubre estas nueve iniciativas serán presentadas en una jornada de demostración o ‘Demo-day’, donde, además, el mejor de los proyectos contará con un reconocimiento.
